NUESTRAS MAQUINARIAS Y EQUIPOS
Hemos desarrollado distintos equipos para distintas soluciones, consulte nuestro catálogo
CONCENTRADORES MAGNÉTICOS CM32G - CM22G
Ficha
Hemos diseñado, desarrollado y fabricado un Innovador concentrador magnético de doble giro finisher CM32G y CM22G en seco, con el objetivo de alcanzar mayor ley en minerales magnéticos y eliminar sus estériles y contaminantes.
Este desarrollo provienen de nuestra experiencia en el diseño de concentradores magnéticos en seco, los cuales han sido potenciados utilizando el efecto de modulación de campo magnético pulsado, que generan máxima capacidad de concentración, limpieza y separación del estéril una vez que la partícula de hierro ha sido liberada y/o des encapsulada, permitiendo trabajar con yacimientos de mediana o baja ley de cabeza.
Estos resultados se alcanzan por la mayor profundidad de campo y su diseño especifico que incrementa la capacidad de producción, rangos de operación y eficiencia productiva.
VENTAJAS
-
Nuestros concentradores magnéticos de doble giro han sido potenciados utilizando el efecto de modulación de campo magnético, que genera máxima capacidad de concentración, limpieza o separación del estéril permitiendo trabajar con yacimientos de mediana o baja ley de cabeza
-
Por realizar un trabajo en seco, se genera un bajo consumo eléctrico que sumado a su diseño y sistemas de controles permiten maximizar capacidad y rentabilidad
-
Ofrecemos servicio de arriendo de equipos de depuración de mineral magnetizado para el mercado nacional e Internacional con socios estratégicos que nos permitan ofrecer un servicio Integral y a escala regional
-
El proceso realizado por nuestro concentrador magnético permite aumentar la ley del material base desde un 15% de ley hasta leyes sobre los 62% en una pasada, una vez que la partícula de hierro se encuentra completamente liberada y sin encapsulamiento. Esto genera una alta rentabilidad para la Industria minera
-
Con estos equipos se desarrollan procesos continuos a bajo costo y alta eficiencia
ESTIMACIÓN DE COSTOS
Para valorizar costos promedio involucrados en una operación normal, debemos considerar lo siguiente:
Si es un proceso con uso de agua como medio de transporte, valorizar su costo: m3/hr á USD/día
En un proceso en seco, se considerar el numero de pasadas o reprocesos para alcanzar la ley mínima de comercialización
esto es: N; Hr/ reproceso ; USD/ton
Es necesario valorar el tiempo requerido para procesar una tonelada.
Equipos desarrollados, patentados y/o representados por Smart Ecominería SpA.
LÍNEAS DE EQUIPOS
Nuestra empresa ha diseñado y desarrollado un equipo Innovador de doble giro Finisher CM22H, con Sistema de Pulsos de Campo Magnético con el objeto de alcanzar mayores Leyes en minerales magnéticos.
Capacidad para procesar 140 m3/Hr, aprox. 50 Ton material por hora y capaz de aumentar la ley del mineral desde un mínimo de 5% de ley, hasta leyes sobre los 62%, dependiendo si el material presente esta desencapsulado y sin lamas adheridas, siendo el único equipo en el mercado capaz de alcanzar esta eficiencia y productividad. Los desarrollos provienen de nuestra experiencia en diseño de concentradores magnéticos, potenciados utilizando el efecto de pulso en campo magnético modulados, que generan máxima capacidad de concentración, limpieza o separación del estéril permitiendo trabajar con yacimientos de mediana o baja ley de cabeza.
PRINCIPAL VENTAJA
Nuestro Concentrador Magnético para pulpas de concentrados, está diseñada para maximizar la limpieza de las pastas. Permite que “no solo, sea una separación magnética estándar”, donde el material magnético es atrapado junto con los contaminantes mezclados entre ellas, sino también, una “limpieza adicional” producto de la rotación de las partículas magnéticas que se produce en su tránsito en la etapa de captura, esta sutil operación genera una marcada diferencia en las leyes del producto final, disminuyendo ostensiblemente la necesidad de reprocesos.
CARACTERÍSTICAS TÉCNICAS
Los equipos cuentan con dos motores de 7,5 HP y 10 Hp con respectivos reductores de 10:1 aprox., carcasas interiores protegidas y motor para su agitador de paletas de 2 Hp. Manto en Acero Inoxidable 304. Tambor con Imanes permanentes 1.400G en 360° de giro independiente, permite el uso contra corriente. Motores con regulación de velocidades independientes mediante VDF y regulación del feed de apertura.
CONCENTRADORES MAGNÉTICO CM22H
Ficha
MOLINO MATs25
Ficha
Hemos desarrollado un Molino MATs25, para solucionar problemas de encapsulamiento de partículas de hierro en acopios de Relaves. Conforme nuestros análisis, la partícula de hierro presente en las muestras de relave a desencapsular, tienen el tamaño de 10 micrones, como referencia un glóbulo rojo alcanza los 5 micrones. Esta dimensión es el resultado de haber sido sometido a molinos de bola que lo han fraccionado microscópicamente, facilitando su enlazamiento con otros minerales, lo cual luego de varias décadas de almacenamiento e inactividad a la intemperie, dificultan su separación magnética a través de equipos de concentración, es por ello, que se requiere realizar un proceso previo de ”friccionamiento particular”, el cual permita su liberación.
El equipo cuenta con dos aspas de empuje, 5 aspas de carga o fricción y sus correspondientes sufrideras, el eje se fabrica en acero SAE4340 entre otros.
El equipo cuenta con un sistema de ensamble que permitirá regular las distancias
hasta las sufrideras, los angulos de ataque e interferencia y el ángulo de inclinación
del equipo, a la salida se conecta a un extractor para las lamas o ultra finos que en
definitiva son la mayor cantidad de contaminantes que están en general débilmente
enlazados en forma química y mecánica.
MANGA DIELÉCTICA MDS2.0
MÓDULO FLAT PACK
Ficha

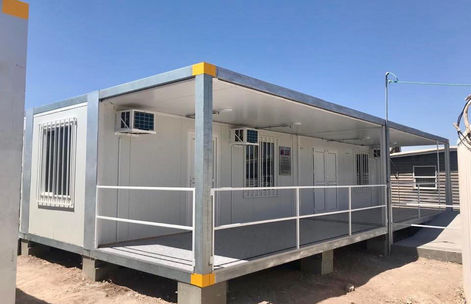

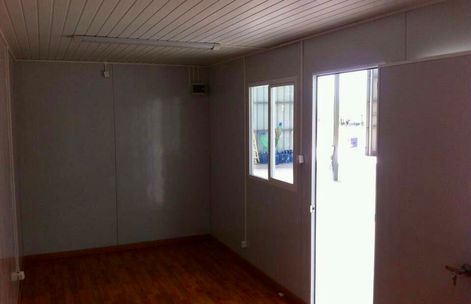

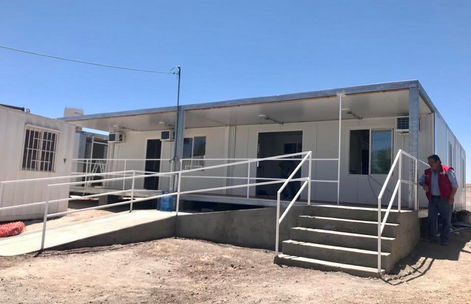

El modulo habitable "flat pack" SMART MODULO que es una instalación modular metálica y termoacústica para habitación y trabajo, posee alta durabilidad de sus componentes estructurales (partes y piezas) , de fácil y rápido montaje y eficiencia en el transporte.
Consiste en una construcción sólida y paneles intercambiables, que permite que los módulos individuales puedan ser colocados lado a lado, extremidad con extremidad o apilados uno sobre el otro; para crear cualquier espacio horizontal o vertical con la adecuación o remoción de paneles de pared.
VENTAJAS
-
El módulo SM de Smartmodulos es una construcción sólida de paneles intercambiables, que permite que los módulos individuales puedan ser colocados lado a lado, extremidad con extremidad o apilados uno sobre el otro; para crear cualquier espacio horizontal o vertical con la adecuación o remoción de paneles de pared.
-
Estructura modular constituida de partes y piezas que permiten el remplazo parcial o total elementos damnificados de manera rápida y simple y que prescinde de herramientas especializadas, esto permite la manutención y reparación de los módulos con bajo costo.•
-
Durabilidad Estructuras galvanizadas en caliente que protege a los elementos de la oxidación por tiempo indeterminado, prolongando la vida útil de la estructura y que prescinde de esquemas de mantención y pintura.
-
Bajo costo de envió En condición de kit se pueden cargar hasta (10) módulos desarmados en una rampla de 12 mt., lo que genera un importante ahorro de tiempo y dinero en fletes de envió, un solo despacho considera 150 M2 de construcción.
-
Inventario Reducido En su diseño fue considerado la universalidad de los elementos de manera tal que para el envió o almacenaje de partes y piezas no es necesario un inventario extenso: (4) Viga larga de piso y techo (4) Viga corta de piso y techo (9) costanera de piso (4) pilares.
-
Terminación exterior por su condición modular permite la incorporación de diferentes soluciones en los muros perimetrales exteriores y las más variadas terminaciones arquitectónicas y técnicas en su interior. • Apilabilidad Se pueden apilar uno sobre otro de manera de construir espacios modulares en dos o mas pisos.
-
Eficiencia de Armado Gracias a su sistema constructivo de fácil y rápido armado permite que desde su condición de Kit a modulo operativo, con tan solo (4) personas poder montar (5) módulos al día.
%201.png)
MANGA DIELÉCTRICA MDTc350
Ficha
La manga dieléctrica MDTc350 es un equipo innovador, diseñado y desarrollado para asegurar el proceso de cambio de turnos durante tormentas eléctricas, ya que se anexa como manga de transferencia, para operadores de camiones del tipo Komatsu 930 de menos de 350 tons. y los casino u otros módulos de servicios.
Equipado para el uso en zonas de alta densidad de caída de rayos, como las ubicadas geográficamente en el altiplano. En la actualidad existen dos equipos instalados y operativos desde febrero del 2015 en Compañía Minera Doña Inés de Collahuasi, Anglo American Chile y están incluidos en su procedimiento especifico de tormentas eléctricas VPM-PE 001. Estos equipos cuentan con patente de uso exclusivo de Smart EcoMineria SpA.
ESTIMACIÓN DE COSTOS
Para valorizar costos promedio involucrados en una tormenta eléctrica, debemos considerar lo siguiente:
-
Valor hora camión minero
-
Cantidad de horas de detención diaria
-
Numero de camiones detenidos
-
Días con tormentas eléctricas
-
Costo operario de camión minero inactivo?
-
Costo Minera anual por estos eventos
Es importante contar con un estudio de la densidad de caída de rayo en la zona de explotación mineras

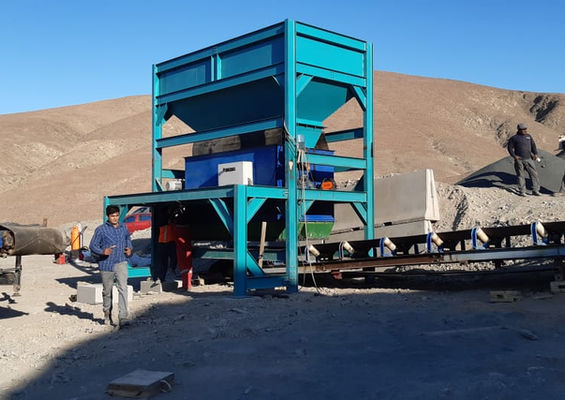

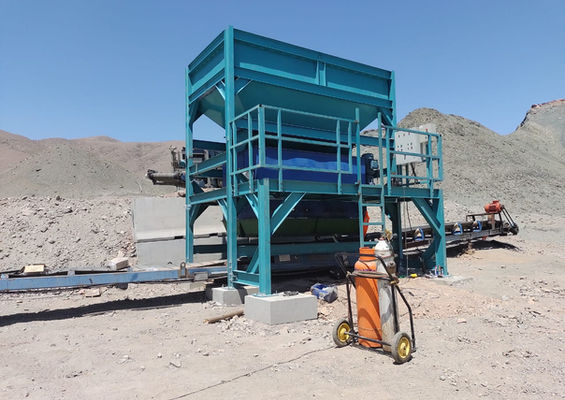

Nuestra Operación Planta Siglo XXI, Copiapó con entregas a CAP Abril 2022
Ubicación 2 Mangas ubicadas y operativas hoy en Mina Inés de Collahuasi
VENTAJAS
•Único equipo diseñado y desarrollado en Chile y a nivel regional para otorgar seguridad a los operadores de camión minero durante operación cambio de turno
•Permite asegurar la continuidad operativa en caso de Tormentas eléctricas rentabilizando la operación en época de lluvias
•Cuenta con un modelo de negocio cuantificable y que estima con precisión el incremento en la rentabilidad anual en la operación Minera
•Se cuenta ya con dos equipos instalados y operativos en Compañía Minera Doña Inés de Collahuasi, Anglo American Chile y están incluidos en su procedimiento especifico de tormentas eléctricas VPM-PE 001
•Los equipos están diseñados bajo una estricta secuencia de protecciones bajo nivel de protección tipo 1 según norma standard IEC EN 62305
•Se encuentra bajo la ley de patentes de invención de INAPI con articulo publicado en el diario oficial de Chile con fecha 19 Junio 2015
